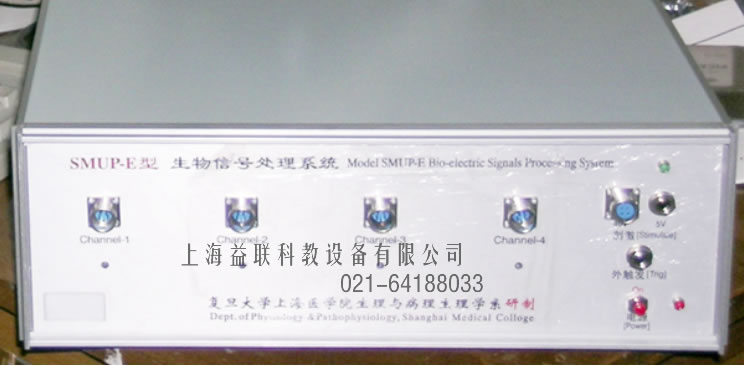

《SMUP-E型生物信號處理系統》由四路放大器、模數轉換接口、微處理器和數據通訊接口等部件組成，通過并行口電纜與用戶計算機的打印機接口連接。
（一）模數轉換接口主要技術指標：
模／數轉換器分辨率12位，轉換電壓0-2.5V，轉換時間10mS，四路大采樣率為10kHz。智能刺激器輸出滿輻度5V，另配刺激輸出器可將刺激電壓擴展到40V。設有外觸發電路。
（二）放大器主要技術指標：
含4路前置放大器和4路功率放大器，放大器的耦合方式、時間常數、高頻濾波和增益由程序控制。面板輸入端可直接連接壓力、張力、脈搏等多種換能器。
(1) 輸入阻抗 10MΩ
(2) 增益 分1, 2, 4, 8, 10, 20, 40, 80, 100, 200, 400, 800, 1000, 2000, 4000和8000共16檔
(3) 噪聲 <50mV （輸入接地，濾波100kHz）
(4) 輸入偶合 分直流、直流反相、交流和交流反相
(5) 時間常數 分DC, 2s, 0.2s, 0.02s, 0.002s 五檔
(6) 高頻濾波 分10Hz, 30Hz, 100Hz, 1kHz, 10kHz 五檔
（三）軟件簡介：
《SMUP-E型生物信號處理系統》可對血壓、心電、腦電、細胞放電、脈搏、呼吸等生物信號進行多種處理，適用于生理、病理生理和藥理等學科的學生實驗和科研實驗。
實驗軟件包“MFLab200”在Window2000/XP下運行。系統能同時采集4路原始信號，并能對各路信號分別作頻率、直方圖、微分、積分或觸發積分等實時處理，還可對信號作擬合、雙信息圖、相關、功率譜分析及疊加平均等處理。軟件包還具有BMP生成、DDE數據交換等功能。
實驗軟件包含有10余項常用的實驗配置文件。系統所帶的MFLabEdit軟件可供用戶編輯所需的實驗配置。
|
